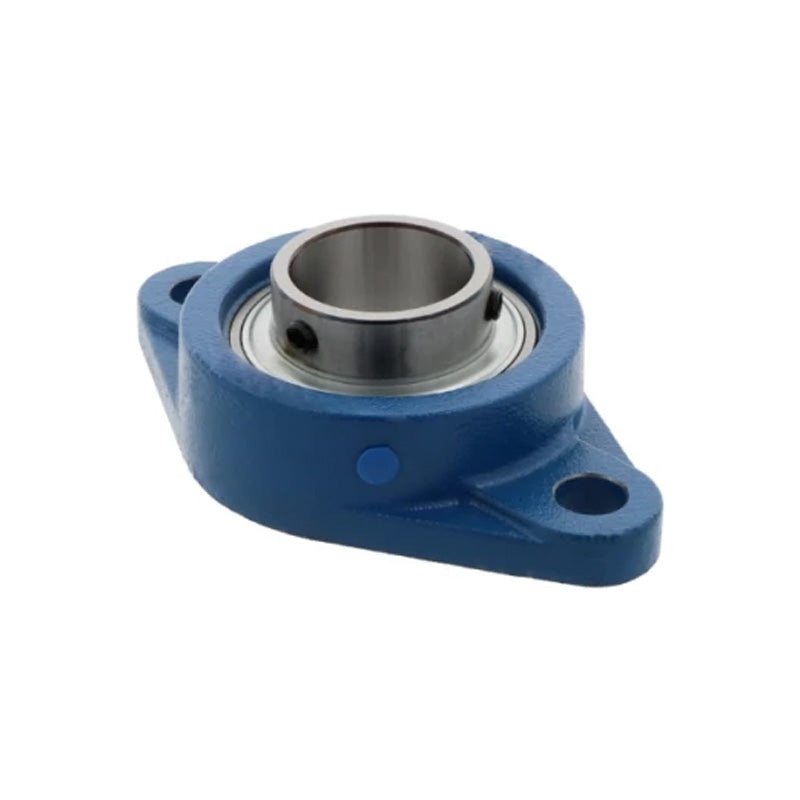

Gối đỡ UCFL209 45mm — mặt bích bầu dục (2 bu lông)
Ảnh minh hoạ theo đúng mã UCFL209. Hình dáng thực tế có thể khác đôi chút theo lô nhập và hãng sản xuất.
Challenge / FK UCFL209-28 Imperial Cast Iron Two Bolt Oval Flange Housing with 1
| Mã sản phẩm | UCFL209 |
|---|---|
| Hãng | CHALLENGE |
| Loại gối đỡ | mặt bích bầu dục (2 bu lông) |
| Đường kính trục (d) | 45 mm |
| Chiều dài mặt bích (L) | 188 mm |
| Chiều rộng (H) | 52.2 mm |
| Khối lượng | 1.9 kg |
| Cỡ bu lông | 5/8 inch |
| Kiểu | UCFL |
| Đường kính trong | 44.45mm = 1.75 (1-3/4) inch |
Bảng kích thước theo catalogue
Số liệu lấy nguyên theo bảng kỹ thuật của nhà sản xuất (ký hiệu kích thước theo tiêu chuẩn của hãng — ví dụ d = đường kính trục). Vui lòng đối chiếu bản vẽ khi lắp đặt; cần xác nhận thì gửi ảnh nameplate qua Zalo.
| Shaft Diameter d | 1-3/4 inch |
|---|---|
| Casting Length a | 188mm |
| Recommended Bolt Centres L | 148mm |
| Back of Casting to Centre Line of Bearing i | 22mm |
| Depth of Casting at Bolt g | 15mm |
| Overall Casting Height l | 38mm |
| Bolt Hole Diameter s | 19mm |
| Casting Width b | 108mm |
| Back of Casting to Bearing Front z | 52.2mm |
| Bearing Insert Width Bi | 49.2mm |
| Back of Bearing to Centre Line n | 19mm |
| Bolt Size | 5/8 inch |
| Grub Screws x 2 | 5/16 - 24UNF inch |
| Load Rating (Dynamic) | 2560kg |
| Load Rating (Static) | 1810kg |
| Max Speed | 1900 rev/min |
| Grease Nipple Thread Size | M6 |
| Working Temperature | -30°C to +120°C |
| Insert No | UC209-28 |
| Housing No | FL209 |
Thông số theo catalogue nhà sản xuất. Kích thước mang tính tham khảo, có thể sai lệch nhỏ tuỳ hãng và lô sản xuất — xác nhận lại khi đặt hàng số lượng lớn.
Gọi báo giá: 0905 355 525 Gửi mã qua Zalo Gửi yêu cầu báo giá
Gối đỡ UCFL209 dùng ở đâu?
Gối đỡ UCFL209 loại mặt bích bầu dục (2 bu lông) có đường kính trục 45 mm , kích thước ngoài 188 mm × 52.2 mm — phù hợp cho kết cấu khung hẹp, ít khoảng trống lắp. Vỏ gối thường làm bằng gang đúc, có ốc mỡ để bơm mỡ định kỳ; ổ bi bên trong có thể thay riêng khi mòn, không phải thay cả cụm.
Vòng bi lắp cùng trục 45 mm
Gối đỡ dùng cho trục 45 mm — các mã vòng bi cùng đường kính trong thường lắp kèm:
Biến thể cùng mã gốc
UCFL209 · UCFL209 · UCFL209 · UCFL209 · UCFL209
Gối đỡ cùng nhóm
UCFL202 · UCFL202 · UCFL201 · UCFL201-08-SNR · UCFL201-08CC-SNR · UCFL201-08N-SNR · UCFL201 · UCFL202-SNR · UCFL202CC-SNR · UCFL202CO-SNR · UCFL202N-SNR · UCFL202T04-SNR
Cần báo giá gối đỡ UCFL209?
Gửi mã UCFL209 kèm số lượng qua hotline/Zalo 0905 355 525 hoặc form liên hệ. Techcomin kiểm tra tồn kho theo từng kho và phản hồi trong 30 phút giờ làm việc (7:30–17:30, thứ 2 – thứ 7). Có hoá đơn, chứng từ xuất xứ cho khách doanh nghiệp.
